Mjerač Hallovog učinka trajnog magneta

DX-30 Sustav za ispitivanje Hallovim efektom trajnog magneta sastoji se od trajnog magneta, visokopreciznog izvora konstantne struje, visokopreciznog voltmetra, Hallovog držača uzorka, standardnih uzoraka, visokopreciznog gausmetra i sustava softver. Posebno razvijen za ovaj sustav instrumenata, DX-320 mjerač učinka integrira izvor konstantne struje, mikrovoltmetar sa šest i pol znamenki i sklop releja-sklopke složenog Hall mjerenja, uvelike pojednostavljujući ožičenje eksperimenta i rad. DX-320 se može koristiti neovisno kao izvor konstantne struje ili mikrovoltmetar. Koristi se za mjerenje važnih parametara poluvodičkih materijala kao što su koncentracija nositelja, pokretljivost, otpornost, Hallov koeficijent itd., koji su bitni za razumijevanje električnih svojstava poluvodičkih materijala i uređaja. Softver automatski izračunava eksperimentalne rezultate, pružajući istovremena mjerenja koncentracije rasutog nosača, koncentracije nosača u obliku ploča, pokretljivosti, otpora, Hallovog koeficijenta, magnetskog otpora itd.

Možemo ponuditi različite sustave ispitivanja Hall efekta za nastavu i istraživanje;
Najveći je proizvođač Hallovih uređaja visoke preciznosti u Kini;
Tehnička podrška: Institut za poluvodiče, Kineska akademija znanosti (istraživanje Hallovog efekta 30 godina).

Sastavni dijelovi DX-30 mjernog sustava Hallovog efekta

DX-30 trajni magnet

1. Oba kraja su trajni magneti visoke stabilnosti, a vrijednost magnetskog polja je oko 500 mT (određena vrijednost podliježe stvarnom mjerenju);
2. Udaljenost između glava polova dvaju stalnih magneta je: 18 mm, promjer pola je: 48 mm, a promjer površine pola je: 33 mm;
3. Trajni magnet je NMR serija permanentnih magneta nuklearne magnetske rezonancije; ima dobru stabilnost i vrlo ujednačeno magnetsko polje, osiguravajući da je ujednačenost ujednačenog područja 1~5*10-5;
4. Trajni magneti s relevantnim magnetskim veličinama mogu se prilagoditi prema potrebama kupaca za suradnju s eksperimentima ispitivanja Hallovog učinka.

DX-320 Uzorak izvora konstantne struje

Mjerač učinka DX-320 posebno razvijen za ovaj sustav instrumenata sastavlja izvor konstantne struje i prekidač (šest i pol mikrovoltmetar i sklopni relej Hall-kompleksa) u jedan. Uvelike smanjena veza i rad eksperimenta. DX-320 se može koristiti samostalno kao konstantni tok i mikrovolt.

1. Osnovna rezolucija izlazne struje je 0.0001uA, a osnovna rezolucija mjerenja napona je 0,0001mV;
2. Izlazni raspon: 50.00nA-50.00mA, sredina se može kontinuirano podešavati u koracima od 0,1nA;
3. Mjerni napon: 03V, širok raspon ispitnih napona koji zadovoljavaju test visokootpornih čipova;
4. Ugrađena kartica s četverofaznim poljem za automatsku pretvorbu, koja može ostvariti automatsko mjerenje Vanderbiltove metode Hall efekta;
5. Dobro sučelje za interakciju između čovjeka i računala, pogodno za korisnike za ručno podešavanje;
6. Potpune upute glavnog računala mogu komunicirati s računalom radi dovršetka raznih operacija.

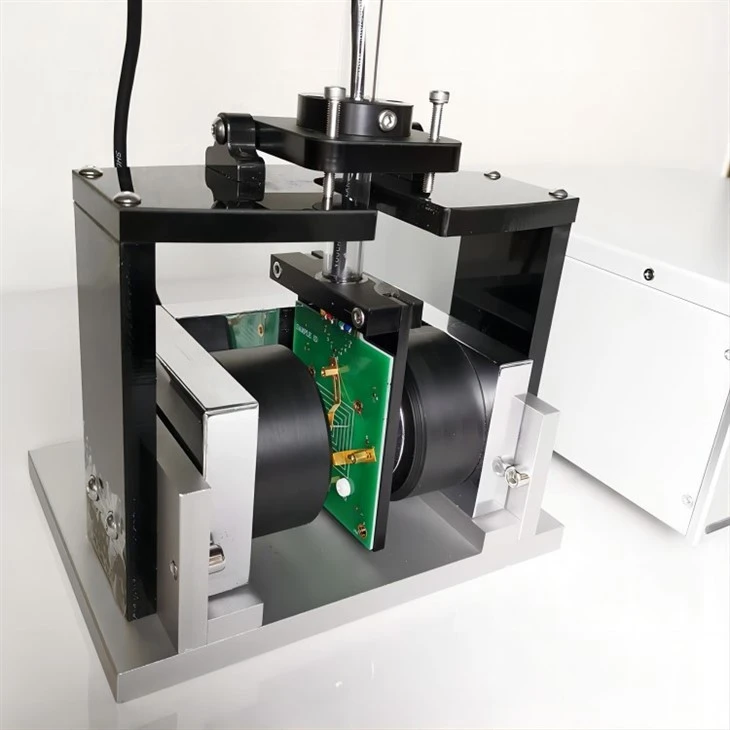

DX-30 ogledna faza

1.Može se ostvariti automatizirano mjerenje jednim klikom. Nakon što test započne, ispitivač mora slijediti upute programa za okretanje polariteta trajnog magneta prije mjerenja;
2. Postavite parametre relevantnih ispitnih uzoraka u softveru i ostvarite automatski izračun svakog parametra nakon završetka ispitivanja;
3. IV krivulje i BV krivulje mogu se izvesti u softveru;
4. Modularni dizajn unutar softvera korisnicima olakšava korištenje i razvoj povezanih funkcija;
5. Nakon završetka eksperimentalnog mjerenja rezultata, podaci će se privremeno spremiti u softver. Ako je potrebna dugotrajna pohrana, podaci se mogu izvesti u EXCEL tablicu kako bi se olakšala kasnija obrada podataka.

Pomoćni instrument

1. Uređaj za pričvršćivanje trajnog magneta omogućuje da se magnet svaki put učvrsti u istom položaju;
2. Osigurajte standardne ispitne uzorke Hallovog efekta i podatke iz Instituta za poluvodiče Kineske akademije znanosti: 1 set;
3. Odgovarajući alati za izradu omskih kontaktnih lemljenih spojeva na uzorcima: lemilo, indijski lim, lem, emajlirana žica i dr.;
4. Kabel 232 na USB serijski priključak za ostvarivanje komunikacije između ispitnog instrumenta i softvera glavnog računala.
