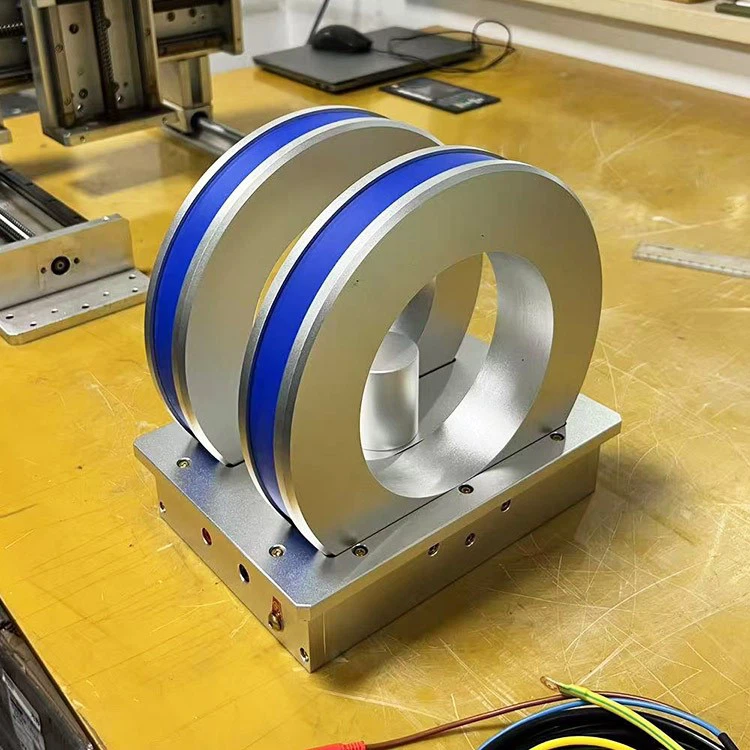

DXHC 10-30 Jednodimenzionalni DC Helmholtz zavojnica: Izvještaj o inspekciji kvalitete
1. Pregled proizvoda
1.1 Specifikacije
Model: dxhc 10-30
Dimenzije: 260 mm (L) × 185 mm (W) × 256 mm (H)
Razmak zavojnice: 54 mm
Unutarnji promjer zavojnice: 148 mm
Vanjski promjer zavojnice: 244 mm
Težina: 11.29kg
1.2 inspekcijski ciljevi
(1) Provjerite performanse proizvoda u odnosu na tehničke specifikacije.
(2) Procijenite dosljednost između parametara dizajna i izmjerenih podataka.
(3) Uspostavite osnovne standarde kvalitete za referencu na tvorničko puštanje i nakon prodaje.
2. Okoliš za testiranje
Temperatura okoline: 18. 0 stupanj
Početna temperatura proizvoda: 18. 0 stupanj
Duljina olovne žice: 3m
Ambijentno magnetsko polje: 0 - 30, 000 nt
Datum ispitivanja: 10. studenog 2024
3. Magnetsko testiranje performansi
3.1 oprema
DX-F2031 napajanje
Dx -180 gauss metar
DXACP pojačalo napajanja
3.2 Snaga magnetskog polja
| Struja (a) | Radni napon (V) | Snaga magnetskog polja (GS) |
|---|---|---|
| 1 | – | 51.289 |
| 2 | 31.83 | 102.729 |
3.3 Ujednačenost magnetskog polja (2A struja)
| Testno područje | Max polje (GS) | Min polje (GS) | Jednoličnost |
|---|---|---|---|
| Sfera shu | 102.518 | 102.357 | -0.36% |
4. Električna ispitivanja performansi
4.1 Oprema
Digitalni multimetar
Analizator impedancije
4.2 Karakteristike otpora
| Temperatura | Kalibrirani otpor |
|---|---|
| @20 stupnjeva | 15.866 Ω |
| @85 stupnjeva | 20.610 Ω |
4.3 Induktivnost i impedancija (5V razina testa)
| Parametar | Min vrijednost | Frekvencija | Maksimalna vrijednost | Frekvencija |
|---|---|---|---|---|
| Induktivnost ls | 37.2005 MH | 1 kHz | 104.968 MH | 20 Hz |
| Impedancija z | 28.9889 Ω | 20 Hz | 245.268 Ω | 1 kHz |
5. test porasta temperature
| Stanje | Početna vrijednost | Konačna vrijednost |
|---|---|---|
| Operativna struja | 2 A | Održava se na 2 a |
| Trajanje | – | 30 minuta |
| Napon | 31.62 V | 33.85 V |
| Temperatura | 18. 0 stupanj | <85°C |
6. zaključak
DXHC 10-30 Helmholtz zavojnica ispunjava sve dizajnerske zahtjeve:
Magnetska izvedba:
Postigao ujednačenost-0.36%unutar 50 mm sferne regije ispod 2A struje.
Električne karakteristike:
Koeficijenti temperature otpornosti usklađuju se s očekivanjima.
Krivulje induktivne impedancije pokazuju normalno ponašanje.
Toplinska stabilnost:
Povećanje temperature ostao je ispod sigurnosnih pragova nakon 30 minuta rada s punim opterećenjem.
Ovo izvješće služi kao službena certifikacija kvalitete proizvoda. Naknadne procjene uspješnosti upućuju se na ovaj dokument.
Bilješka: Svi testovi provedeni su u laboratorijskom okruženju ISO/IEC 17025. Oprema za ispitivanje godišnje kalibrira Nacionalni institut za metrologiju.
